Das Geodätische Prüflabor hat mittlerweile 40jährige Erfahrung in der Kalibrierung von Präzisionsnivellierlatten für analoge und digitale Nivellements. Bei den verwendeten Komparatoren handelt es sich dabei ebenso um Eigenentwicklungen wie bei der eingesetzten Auswertesoftware, die kontinuierlich an den Stand der Technik angepasst wird. Die dabei erworbenen Kenntnisse machen das Geodätische Prüflabor der TUM zur weltweit führenden Einrichtung für die Überprüfung fabrikneuer sowie gebrauchter Nivellierlatten.

Der erste Vertikalkomparator zur Untersuchung von Latten in ihrer natürlichen Gebrauchsstellung wurde bereits im Jahr 1980 entwickelt und war in seinem ursprünglichen Aufbau zur Erfassung einzelner Striche mit einem elektro-optischen Mikroskop ausgerüstet. Ab 2004 erfolgte im Hinblick auf eine vollautomatisierte Messwerterfassung und -auswertung die Umstellung auf eine Flächenkamera.

Im Jahr 1985 errichtete der Lehrstuhl für Geodäsie eine separat gegründete und damit von Gebäudebewegungen entkoppelte und thermisch isolierte Klimakammer mit sieben Metern Länge, in die ein Horizontalkomparator zur Bestimmung des Ausdehnungskoeffizienten von Längennormalen integriert wurde. Die Klimakammer hat einen Arbeitsbereich von -10°C bis +50 °C und ermöglicht in Kombination mit dem Vertikalkomparator eine komplette Überprüfung von Nivellierlatten.

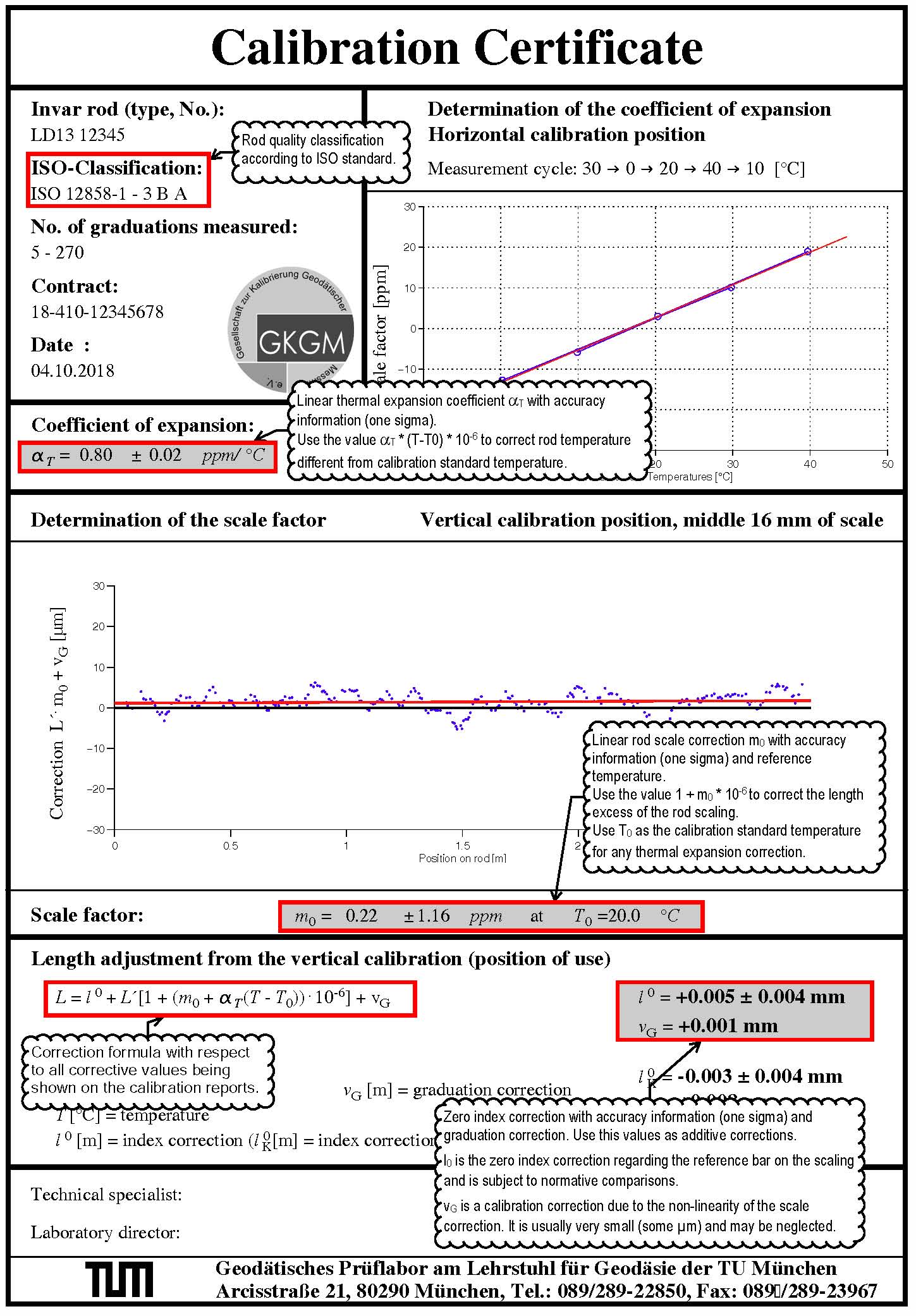

Basis ist ein Laserinterferometer als Streckennormal; in Verbindung mit der subpixel-genauen Kantenerfassung der einzelnen Teilungsstriche im Kamerabild ist eine Positionierung der Strichkanten mit einer Genauigkeit von 1 µm möglich. Durch Vergleich mit den Sollpositionen lassen sich so für jede Latte der mittlere Lattenmaßstab, der Nullpunktfehler, bei Doppelskalenlatten die Lattenkonstante, und für jeden einzelnen Strich der Teilung ein individueller Verbesserungswert ableiten.

Diese können für Anforderungen höchster Präzision oder Nivellements über größere Höhenunterschiede rechnerisch berücksichtigt werden. Auch Kunden, die diese Genauigkeiten nicht dauerhaft benötigen, erhalten durch die Kalibrierung den wichtigen Nachweis der Konformität ihres Messinstrumentariums mit den Vorschriften der ISO 12858-1.

Standard-Invarlatten für den Verkauf stellen den Großteil der jährlich gut 200 kalibrierten Latten; die einmalige Kompetenz des Geodätischen Prüflabors der TUM zeigt sich auch darin, dass jede fabrikneue, mit Kalibrierzertifikat ausgelieferte Nivellierlatte hier überprüft worden ist.
Daneben werden auch Gebrauchslatten von öffentlichen und privaten Stellen geprüft. Für Kunden mit Sonderanfertigungen, z.B. bei der Verwendung von inversen Hängelatten mit speziellen Einhängevorrichtungen, werden individuell passende Kalibrierkonzepte umgesetzt.

Kontakt

Gerne kalibrieren wir auch gebrauchte Nivellierlatten jedes Typs und Herstellers sowie beliebiger Länge (bis 3m). Für ein unverbindliches Angebot kontaktieren Sie uns unter geodaesie@tum.de.
