Prototypische Transformation von Geodaten nach INSPIRE in der grenzüberschreitenden Region Bodensee

Von den Vermessungsverwaltungen Baden-Württembergs, Bayerns, Österreichs und der Schweiz wurde ein Pilotprojekt initiiert, mit dem Ziel, topographische Daten und Katasterdaten prototypisch mittels semantischer Transformation in die INSPIRE-Datenmodelle aus Anhang I der INSPIRE-Richtlinie zu überführen und über Darstellungs- und Downloaddienste bereitzustellen. Die semantische Transformation wird dabei anhand zweier unterschiedlicher Ansätze erprobt, dem formatbasierten Ansatz sowie dem modellbasierten Ansatz.

Projektbeschreibung

Im Rahmen der EU-Richtlinie INSPIRE werden für bestimmte Themen wie z. B. Verwaltungsgrenzen oder Gewässernetze europaweit einheitliche Datenmodelle, INSPIRE Data Specifications genannt, erstellt. Für die Anbieter von Geodaten wie z.B. Umweltbehörden oder Vermessungsverwaltungen, die verpflichtet sind, Geodaten INSPIRE-konform bereitzustellen, bedeutet dies, dass die Daten vor der Ausgabe an den Nutzer in die von der EU vorgegebenen Datenmodelle transformiert werden müssen.

Vor diesem Hintergrund wurde von den Vermessungsverwaltungen Baden-Württembergs, Bayerns, Österreichs und der Schweiz ein gemeinsames Pilotprojekt initiiert, mit dem Ziel, topographische Daten und Katasterdaten prototypisch in die INSPIRE-Datenmodelle für Geodaten-Themen aus Anhang I der INSPIRE-Richtlinie zu überführen und die Methodik der semantischen Transformation prototypisch zu untersuchen. Darüber hinaus soll auch verglichen werden, inwieweit die vier Länder in der Lage sind, die INSPIRE-Datenspezifikationen im Bereich der Pflichtdaten und der optionalen voidable-Angaben zu bedienen. Aus der prototypischen Untersuchung werden wertvolle Hinweise erwartet, wie die Geobasisdaten den Kunden kurz- und langfristig möglichst effizient mit den Mitteln der Geodateninfrastruktur grenzüberschreitend bereitgestellt werden können, ohne dass sich der Nutzer um eine aufwändige Datenintegration in seine Anwendungen zu kümmern braucht.

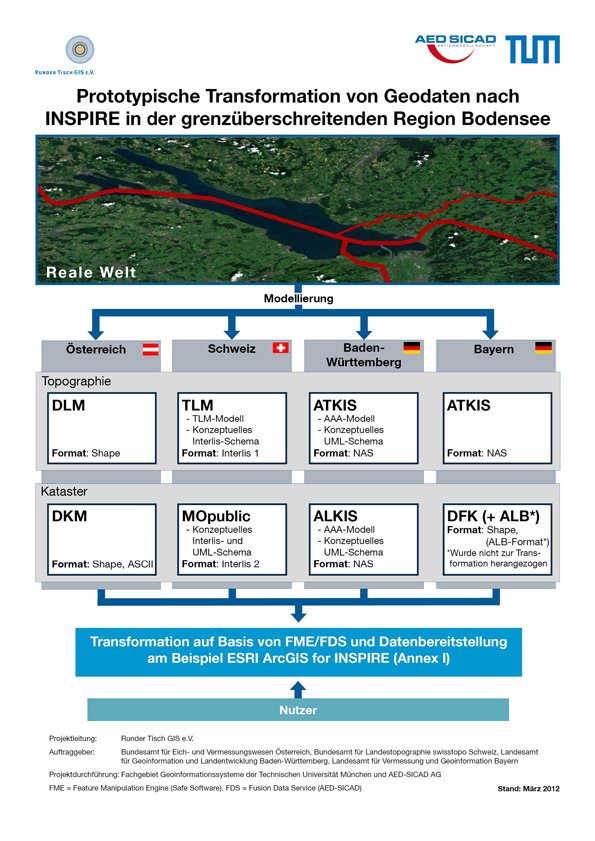

In einem ersten Schritt steht die formatbasierte Transformation im Vordergrund, bei der die Transformation unmittelbar auf Formatebene (z.B. Shapefiles) definiert und ausgeführt wird. Die Beschreibung und anschließende Umsetzung des Transformationsprozesses soll aus dem AFIS-ALKIS-ATKIS-Modell heraus mit der Software FUSION Data Service (FDS) der Firma AED-SICAD AG durchgeführt werden. Basis des FDS bildet die Feature Manipulation Engine (FME) der Firma Safe Software Inc., welche von der AED-SICAD AG durch das Semantic-Mapper-Modul erweitert wurde.

In einem zweiten Schritt soll für einzelne Geodatenthemen eine modellbasierte Transformation durchgeführt werden, bei der die Transformationsregeln zwischen den Datenmodellen der Länder und den INSPIRE-Datenspezifikationen auf konzeptueller Ebene definiert werden, um sie dann auf die konkreten Geodaten anzuwenden. Basis sind dabei die auf Grundlage der Unified Modeling Language (UML) definierten Quell- und Zielmodelle der jeweiligen Länder und von INSPIRE. Dazu gilt es zunächst die wissenschaftlichen Grundlagen zu entwickeln und technische Lösungen für die prototypische Transformation zu schaffen. Die Untersuchungen werden auf den Ergebnissen einer Vorstudie basieren, welche die Thematik der unterschiedlichen Modellierungssprachen und -profile untersucht hat; zudem wird der mdWFS-Ansatz des Lehrstuhls für Geoinformatik und der ETH Zürich zum Einsatz kommen. Schwerpunkt der Untersuchungen wird die modellbasierte semantische Transformation bei unterschiedlichen Modellierungssprachen sein. Als möglicher Lösungsansatz für dieses Problem wird die Definition eines Kern-Profils der Modellierungssprache UML mit anschließender Metamodelltransformation in Betracht gezogen.

Zeitraum

2010-2012

Projektträger

  • Bundesamt für Landestopographie swisstopo, Schweiz
  • Bundesamt für Eich- und Vermessungswesen, Österreich
  • Landesamt für Vermessung und Geoinformation, Bayern
  • Landesamt für Geoinformation und Landentwicklung, Baden-Württemberg

Ansprechpartner

Projektleiter

Projektmitwirkende

Projektpartner

  • Runder Tisch GIS e.V.
  • AED-SICAD AG
  • Bundesamt für Kartographie und Geodäsie, Deutschland

Publikationen

2014

  • Kutzner, Tatjana; Donaubauer, Andreas; Müller, Michael; Feichtner, Astrid; Goller, Steffen: Erfolgreiche Transformation von Geodaten nach INSPIRE in der grenzüberschreitenden Region Bodensee. zfv - Zeitschrift für Geodäsie, Geoinformation und Landmanagement (2), 2014, 103-109 mehr… BibTeX
  • Schilcher, Matthäus: Grenzüberschreitende Geodaten – "Geodatenpool Bodensee". In: Kummer, Klaus; Kötter, Theo; Eichhorn, Andreas (Hrsg.): Das deutsche Vermessungs- und Geoinformationswesen 2015. Wichmann, 2014, 27-32 mehr… BibTeX

2012

  • Kutzner, Tatjana: Vergleichende Untersuchungen zur Modellierung und semantischen Modelltransformation in der Region Bodensee. Geoinformationssysteme, Beiträge zum 17. Münchner Fortbildungsseminar 2012, Wichmann, 2012, 61-72 mehr… BibTeX
  • Kutzner, Tatjana; Donaubauer, Andreas: Critical Remarks on the Use of Conceptual Schemas in Geospatial Data Modelling - A Schema Translation Perspective. Bridging the Geographic Information Sciences (Lecture Notes in Geoinformation and Cartography), Springer, 2012International AGILE'2012 Conference, Avignon (France), April, 24-27, 2012, 43-60 mehr… BibTeX
  • Kutzner, Tatjana; Schilcher, Matthäus; Aderhold, Bianca: INSPIRE auf dem Prüfstand der grenzüberschreitenden Praxistauglichkeit in der Testregion Bodensee. Angewandte Geoinformatik 2012, Wichmann, 2012Beiträge zum 24. AGIT-Symposium Salzburg, 181-190 mehr… BibTeX

2011

  • Kutzner, Tatjana: Zweiter Workshop "Semantische Modelltransformation im Kontext von INSPIRE. In: Schilcher, Matthäus (Hrsg.): INSPIRE-GMES-Informationsbroschüre. Technische Universität München, Geodätisches Institut (7. vollständig überarbeitete und aktualisierte Auflage. Aufl.), 2011, 65-66 mehr… BibTeX
  • Kutzner, Tatjana: Second Workshop „Semantic Schema Translation in the context of INSPIRE“. In: Schilcher, Matthäus (Hrsg.): INSPIRE-GMES Information Brochure. Technische Universität München, Geodätisches Institut (7th completely revised, extended and updated edition. Aufl.), 2011, 56-57 mehr… BibTeX
  • Lill, Michael; Kutzner, Tatjana; Fünfer, Hubert: Erfahrungen mit semantischer Transformation auf Basis heute verfügbarer Software. In: Schilcher, Matthäus (Hrsg.): INSPIRE-GMES-Informationsbroschüre. Technische Universität München, Geodätisches Institut (7. vollständig überarbeitete und aktualisierte Auflage. Aufl.), 2011, 56-59 mehr… BibTeX
  • Lill, Michael; Kutzner, Tatjana; Fünfer, Hubert: Experience with Semantic Transformation Based on Currently Available Software. In: Schilcher, Matthäus (Hrsg.): INSPIRE-GMES Information Brochure. Technische Universität München, Geodätisches Institut (7th completely revised, extended and updated edition. Aufl.), 2011, 49-51 mehr… BibTeX
  • Schönherr, Hansjörg; Schilcher, Matthäus; Illert, Andreas; Kutzner, Tatjana; Heß, Dieter: Grenzüberschreitende Transformation von Geodaten nach INSPIRE in der Region Bodensee - Herausforderung für Verwaltung, Wirtschaft und Wissenschaft. In: Schilcher, Matthäus (Hrsg.): INSPIRE-GMES-Informationsbroschüre. Technische Universität München, Geodätisches Institut (7. vollständig überarbeitete und aktualisierte Auflage. Aufl.), 2011, 51-55 mehr… BibTeX
  • Schönherr, Hansjörg; Schilcher, Matthäus; Illert, Andreas; Kutzner, Tatjana; Heß, Dieter: Cross-border Transformation of Spatial Data to INSPIRE in the Lake Constance Region – Challenge for Administration, Industry and Science. In: Schilcher, Matthäus (Hrsg.): INSPIRE-GMES Information Brochure. Technische Universität München, Geodätisches Institut (7th completely revised, extended and updated edition. Aufl.), 2011, 44-48 mehr… BibTeX

2010

  • Eisenhut, Claude; Kutzner, Tatjana: Vergleichende Untersuchungen zur Modellierung und Modelltransformation in der Region Bodensee im Kontext von INSPIRE. In: Schilcher, Matthäus (Hrsg.): INSPIRE-GMES-Informationsbroschüre. Technische Universität München, Geodätisches Institut (6. vollständig überarbeitete und aktualisierte Auflage. Aufl.), 2010, 34 mehr… BibTeX
  • Kutzner, Tatjana: Expertenworkshop „Semantische Datenmodelltransformation“. In: Schilcher, Matthäus (Hrsg.): INSPIRE-GMES-Informationsbroschüre. Technische Universität München, Geodätisches Institut (6. vollständig überarbeitete und aktualisierte Auflage. Aufl.), 2010, 37 mehr… BibTeX
  • Kutzner, Tatjana: Semantische Transformation am Beispiel der Testregion Bodensee. In: Schilcher, Matthäus (Hrsg.): INSPIRE-GMES-Informationsbroschüre. Technische Universität München, Geodätisches Institut (6. vollständig überarbeitete und aktualisierte Auflage. Aufl.), 2010, 35-36 mehr… BibTeX
  • Kutzner, Tatjana: The Unified Modeling Language for the Translation of Spatial Data on Conceptual Level - Challenges and Limitations. Proceedings of the GIScience 2010 Doctoral Colloquium, Akademische Verlagsgesellschaft AKA, 2010, 55-58 mehr… BibTeX
  • Kutzner, Tatjana; Eisenhut, Claude: Vergleichende Untersuchungen zur Modellierung und Modelltransformation in der Region Bodensee im Kontext von INSPIRE. Technische Universität München, Geodätisches Institut, 2010 mehr… BibTeX
